Chaufferie communale à plaquette forestière

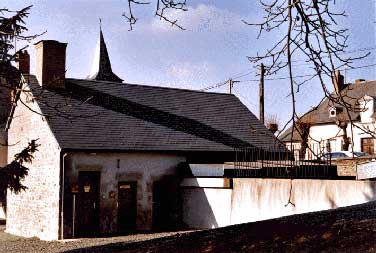

Extérieur chaufferie
bâtiment de chaufferie

Projet envisagé en 1990 et mis en place en 1992

La chaufferie est implantée dans un bâtiment qui a été rénové et réhabilité. Les raccordements de la mairie, la salle des fêtes , la bibliothèque , le presbytère , la poste et la Marpa ont été réalisés progressivement.  Un GIE pour la commercialisation et une CUMA (Coopérative d'Utilisation de Matériel Agricole) pour la fabrication assurent l'approvisionnement en plaquettes forestières . Le prestataire pour le déchiquetage est la CUMA Terreau de la Nièvre .

 Par ce procédé certains travaux sur les haies ou les forêts locales se trouvent valorisées au maximum. Il faut noter l'importance d'une mécanique financière , où en plus du moindre coût du combustible celui-ci retourne dans le circuit économique local.



Plaquettes forestières :  copeaux de bois permettant la valorisation des bois qui sont en principe destinés à la trituration

Implantation sur la commune de Millay et réseau de chaleur  (voir photos)

               schéma implantation chaufferie

1- Local technique : chaudière , silo

2- Mairie

3- Salle des fêtes

4- Bibliothèque

5- Presbytère

6- Poste

7- MARPAD (Maison d’Accueil Rural pour personnes Agées Dépendantes)


Schéma de fonctionnement de la chaudière   (puissance 400 kw)


A- Silo et extracteur rotatif.entée de copeau dans chaudière

B- Vis de transfert.

C- Chaudière.

D- Cheminée.schéma chaufferie

Le silo :   Il a un volume de 30 m3 assurant une autonomie de 4 à 5 jours de fonctionnement de la chaudière à pleine puissance.

L'extracteur :   Système d'extraction rotatif à fraise télescopique, transfert par vis sans fin vers le foyer de la chaudière.

Combustible :     C’est du bois déchiqueté appelé "plaquette forestière" qui se présente sous forme de copeaux. Le bois est d'origines diverses (rémanents, bois de haies, éclaircies...) et d'essences variées (résineux, aulnes, châtaigniers, et tous les bois non commercialisables).

La combustion:   Un ventilateur d'air primaire et un ventilateur d'air secondaire permettent une combustion complète.

Décendrage:   Automatique par vis sans fin.



Le réseau de chaleur :   270 mètres de tranchées, 540 mètres de tubes polyéthylène pré calorifugés. Chaque sous station est équipée de bouteille casse-pression et de capteurs de calories.



 Une réserve de secours en Fuel existe en cas d'incident sur le mécanisme du silo ou de la vis


Déchiqueteuse à copeaux de bois sous le stockage à Millay
Déchiquetage du copeau à Millay



  Intérieur foyer chaudièrePhoto de l'intérieur du foyer de la chaudière avec briques réfractaires


 Bilan économique de 1993 à 2012 réalisé par le Parc Naturel    Régional du Morvan à télécharger



1993, lancement de la chaufferie bois de Millay (JT FR3 Bourgogne) -

FR3 Bourgogne a réalisé un reportage sur la chaufferie communale au bois de Millay, en 1993. Millay est la première commune de Bourgogne a avoir installé une chaudière aux plaquettes forestières. L'originalité de ce projet , c'est d'avoir réalisé une CUMA (agriculteurs locaux) pour approvisionner cette chaudière de 400Kw (800 M3 de bois annuel). La qualité de l'image n'est pas toujours bonne, mais le reportage avec les acteurs de l'époque est particulièrement touchante. Tous droits réservés.

Millay est aujourd'hui reconnu pour être "LE VILLAGE DU BOIS ENERGIE"

Mots-clés : fr3 bourgogne millay morvan sud morvan reportage chaufferie bois chaudière plaquette forestière cuma agriculteur approvisionner village bois energie



Vidéo prise à Millay (58) : LE VILLAGE DU BOIS ÉNERGIE EN BOURGOGNE...

Vidéo déchiquetage de plaquettes forestières à Millay le 17 juin 2010

Pour plus d'informations :

  • l'ADEME Tél. : 03 80 76 89 76 / Fax: 03 80 76 89 70
  • Conseil Régional de Bourgogne Tél. : 03 80 44 33 06 / Fax : 03 80 44 35 85
  • Direction Régionale de l'Agriculture et de la forêt Tél. : 03 80 39 30 71/ Fax : 03 80 70 00 64

Chaufferie au bois : télécharger le document ADEME
